水库防渗层完整性检测：关键注意事项与技术要点

水库防渗层的完整性直接关系到工程运行安全、水资源保护效率及下游生态环境安全。以HDPE土工膜为核心的防渗体系，在施工与运行过程中面临基础沉降、边坡陡峭、水压长期作用等多种复杂工况，其完整性检测较一般防渗工程具有更高的技术要求。为确保检测工作的科学性和有效性，需在以下关键环节予以重点把控。

一、严格把控基础层处理质量，消除潜在穿刺风险

水库防渗层多铺设于复杂地基之上，基础层的平整度和压实度直接决定土工膜服役期间的完整性。检测工作应提前介入，在铺设前对基础层进行全面质量确认：

• 基面必须平整密实，清除所有石块、树根、建筑垃圾等尖锐物体。

• 基础层平整度宜控制在每平方米高差不超过20mm，压实度不低于90%。

• 重点检查锚固沟及坡脚区域是否存在隐蔽尖刺物，避免因基础层缺陷导致土工膜在运行中出现穿刺破损。

• 对于地基条件复杂的水库工程（如岩溶发育区域），基岩溶孔、溶隙需提前进行充填固结灌浆处理，防止不均匀沉降导致防渗层撕裂。

二、把握检测窗口期，实现全过程质量管控

水库防渗层完整性检测应贯穿施工与运营全周期，形成覆盖“选材—铺设—覆盖—运行”的闭环管控体系：

• 材料进场阶段：核查产品合格证、质量检验报告，对外观质量进行目视检查，并抽样送第三方实验室检测物理力学性能和渗透系数。材料存放区域应保持清洁，避免膜体沾染油污、杂质。

• 铺设过程中：采取“随铺随检”模式，每一区域膜体铺设施焊完成后立即进行相应检测，避免因检测滞后导致缺陷被后续工序覆盖而无法追溯。铺设时应注意保持膜面平整、无皱褶，防止风力等因素导致膜体移位。

• 保护层覆盖前：必须在回填保护层之前完成全部防渗膜的完整性检测。该阶段是发现并修补渗漏缺陷的最后窗口，一旦膜体被覆盖，常规无损检测的穿透能力将受到限制。保护层材料需严格控制粒径和含泥量，避免尖锐颗粒随施工造成二次损伤。

• 运行阶段：建立定期检测计划（如每年一次）。遭遇极端天气、地震或发现异常渗漏时，应立即启动专项检测。水位升降过程中的动态监测同样不可忽视，需关注防渗层在水压变化下的响应特征。

三、精准选择检测方法，匹配水库工程特征

水库防渗层的结构特点决定了检测方法的选择需更加审慎，应根据不同阶段和工况选用适宜技术：

• 电火花法：适用于土工膜裸露阶段的渗漏定位检测。检测前需确保膜面平整、干燥、无杂物，膜体处于良好绝缘状态。检测设备应在每日正式测量前进行校准，每次检测结束后注意关机断电。

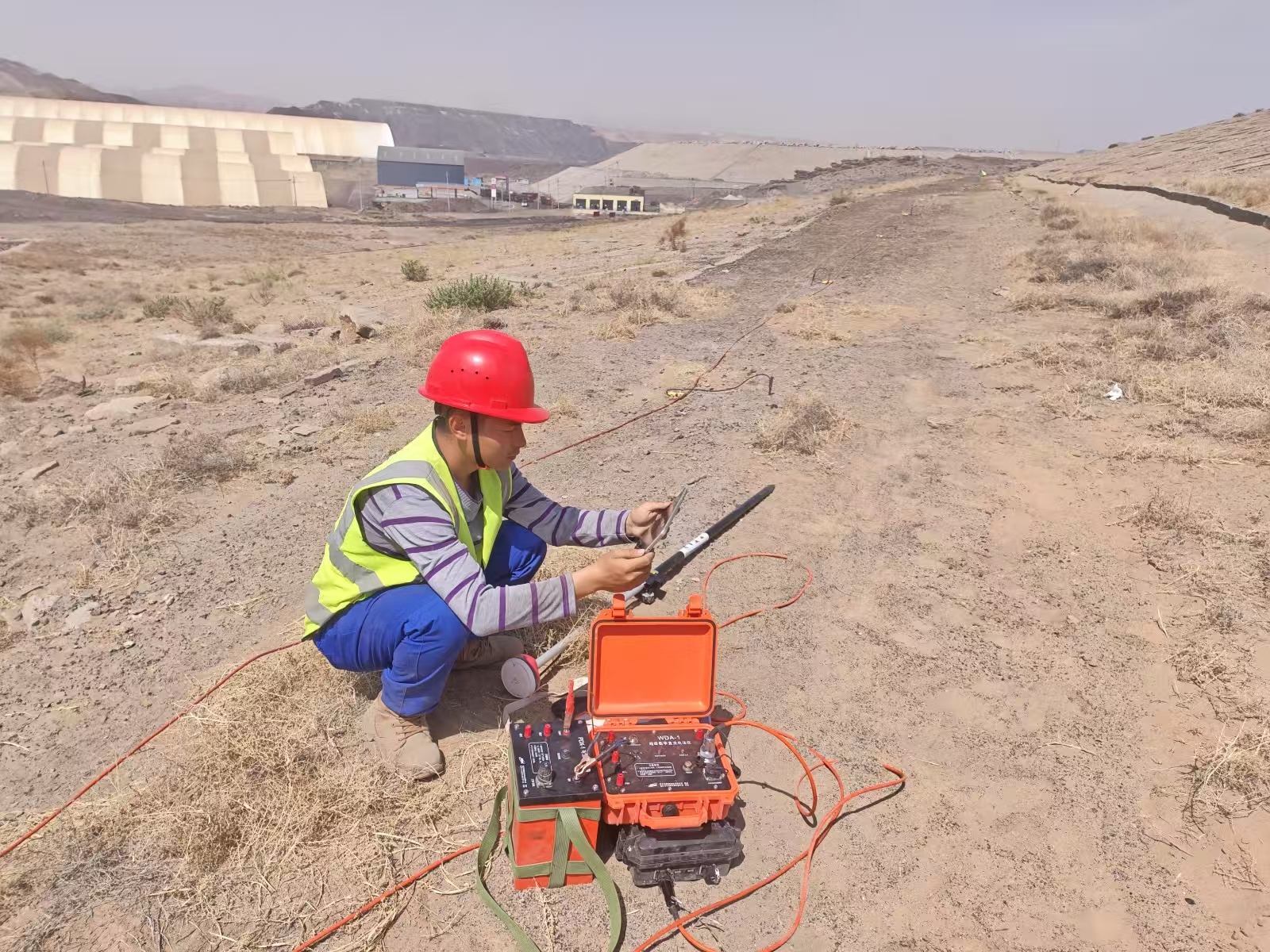

• 双电极法：适用于已覆盖砂土或保护层但尚未蓄水阶段的普查性检测。该方法对覆盖层与防渗膜的贴合度有要求，覆盖层需处于湿润导电状态。若现场过于干燥，应在检测前按规范进行喷水湿润处理。

• 充气（气压）法：主要用于焊缝部位的气密性检测。双轨热熔焊接完成后，向双焊缝中间形成的封闭气腔充气，充气压力需达到0.25MPa，保压时间不低于30分钟，压力降超过10%即视为存在渗漏风险。

• 真空检测法：适用于小面积裸露膜面的快速排查。真空罩负压需稳定保持在25kPa以上，每个检测点停留时间不少于30秒，若发现负压下降超过5kPa则判定为漏洞。

• 静态蓄水观测：适用于蓄水结构整体密封性验证，通过模拟实际工况下的水压条件，系统监测水位变化或下游渗漏情况，综合判断膜体整体密封性。

四、严格管控现场操作，确保检测结果可靠

水库防渗层施工环境复杂，现场检测需重点关注以下操作要点：

• 环境适应性：检测过程中需实时监测温度、湿度、风速等环境条件。雨雪天气或膜面有明显积水时，电火花法等依赖电气绝缘的检测方法不宜作业。

• 设备校准与验证：检测前需对设备进行严格校准，建议在待测区域内人工切割一个微小孔洞作为验证点，确保设备在当前环境条件下能有效探测到设定的漏点信号。校准工作须在每日正式测量开始前进行，检测长时间中断后应重新校准。

• 绝缘条件保障：电学检测法要求土工膜与覆盖层界面具备足够的湿润度或导电性。对于复合导电土工膜结构，铺设时必须确保导电层（通常是下层）面向下方基础层。

• 安全防护：电火花法检测时采用高压放电原理，操作人员须严格遵守安全操作规程，佩戴绝缘防护用具，并在检测区域设置警戒隔离区，无关人员不得入内。

五、强化焊缝（接缝）检测，聚焦薄弱环节

防渗系统中，焊缝和接缝是最易出现缺陷的高风险区域，应作为检测的重中之重：

• 对焊缝区域需显著增加检测密度，优先选用灵敏度更高的精细检测方法（如局部真空罩法）。

• 建议每条焊缝在充气检测之外，还应采用电火花法对焊接边缘进行全面扫描。

• 对于坝面与库盆交界处等土工膜处于弯折状态的部位，常规探测板难以保证探测电极与膜面充分接触，易造成数据局部缺失，需采用专门适配的探测装置进行针对性检测。

六、规范缺陷处置与复检，实现闭环管理

对检测发现的破损点，须按照“定位—标记—评估—修补—复检”的流程严格闭环处置：

• 即时定位标记：发现破损信号时，立即使用GPS等工具精确定位，在破损处用醒目标记（如专用喷漆、标记旗）圈出范围。标记直径应不小于漏洞尺寸的5倍。

• 分类修补：微小针孔或裂缝可使用专用修补胶密封；较大孔洞或撕裂采用热熔焊接技术铺设同材质补丁，补丁尺寸应比漏洞大10cm以上，圆形补丁直径不小于30cm。焊接温度控制在200-230℃，焊接速度保持1-2m/min。

• 修复后复检：修补完成后，须采用原检测方法或灵敏度更高的局部检测法对修补区域进行复检。复检范围建议以修补点为中心、半径不小于10米的区域，确保修补点及其周围区域密封完好。

七、建立完整检测档案，支撑长期运维

检测完成后，须完整记录以下信息，建立可追溯的电子及纸质档案：

• 检测时间、方法、设备参数、环境条件

• 破损点坐标、形态尺寸、现场照片

• 修补记录（修补人员、材料、焊接温度、速度）

• 复检结果及复检范围

• 所有焊缝的充气检测记录表

档案中宜包含检测区域的布点图、疑似缺陷分布图、破损修补前后对比影像资料等原始记录，作为工程验收和后续运维管理的重要依据。

八、水库工程专项特别提示

水库防渗层的坡面结构使其受力条件不同于底部水平段。蓄水运行时，膜体受水位变化产生往复张拉，易使未充分固定的接缝或微小缺陷逐渐扩大：

• 检测时需对水位变动区（常水位上下约1米范围）进行加密布点。

• 重点关注边坡与库底的交接过渡区域以及膜体容易悬空或起褶的部位。

• 运行期发现渗漏异常时，不应仅进行局部修补，宜结合电学探测手段对整个关联区域进行全面排查，消除隐患复发的根源。

结语

水库防渗层的完整性检测是一项系统性工程，从材料进场到运行维护，每一环节都关乎工程防渗成效。唯有坚持全过程、多维度的检测管理，才能确保防渗体系真正发挥屏障作用，保障水
