高密度电阻率法的设备

工作原理

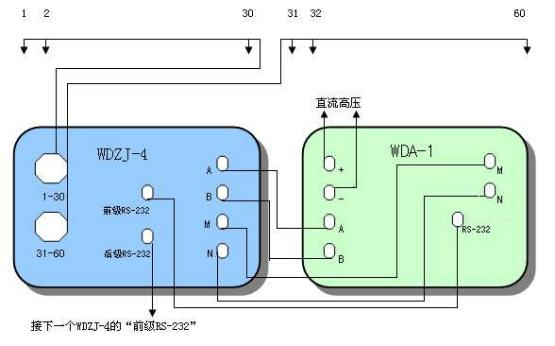

高密度电阻率测量系统连线示意图

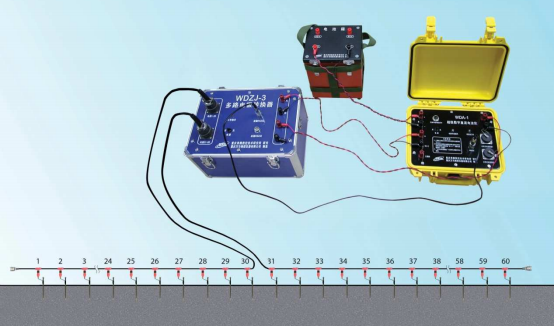

高密度电阻率测量系统野外施工布线示意图

高密度电阻率的原理

主要是以地下介质之间的导电性的差异为基础，通过电极向地下传递电流，进行现场的勘测时，将全部的电极合理的安放在一定距离的测点上，采用自动化技术控制数据的采集，测量的数据传输到微机工程电测仪，根据在施加电场作用下地层传导电流的分布规律，推断地下具有不同电阻率情况。最后在计算机上形成二维图像。根据图像的异常情况判断具体的渗漏点。

检测范围

1.数据量丰富且实现了自动化或半自动化采集；2.受场地干扰小；3.可形象直观地反映出地下不同性质介质变化及异常体的产状和深度。

适用条件

适用于运行期或封场后填埋场渗漏污染范围圈定，确定后续修复方案。

1.

勘察通常使用的是高密度电阻率法中的温纳排列方式进行数据采集。

该装置电极排列如下：

【特点】测量断面为倒梯形。

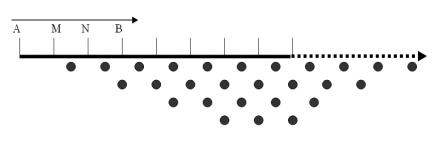

【描述】测量时，AM=MN=NB 为一个电极间距，A、B 、M、N 逐点同 时向右移动，得到第一条剖面线；接着 AM 、MN 、NB 增大一个电极间距， A、B 、M、N 逐点同时向右移动，得到另一条剖面线；这样不断扫描测量下 去，得到倒梯形断面。

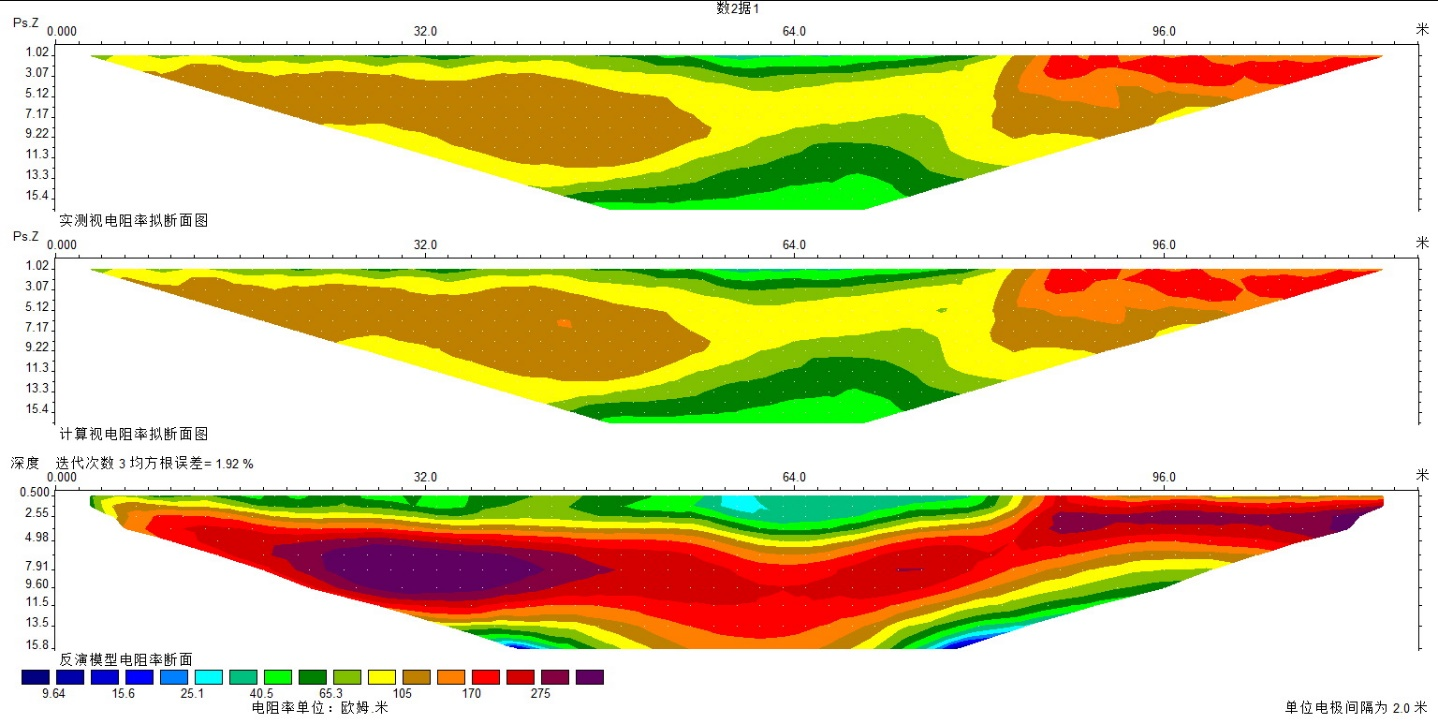

高密度电阻率法断面图
